鋳物は金属をとかして形を作る便利な技術ですが、その内部に見えない穴ができてしまうことがあります。この現象は鋳巣（ちゅうす）と呼ばれ、製品の強度や品質に大きく関わる重要な問題です。本記事では、なぜ鋳物に穴ができるのかという基本から、その種類や原因、さらに実務で行われている防止や対策方法までをわかりやすく解説します。
鋳巣（ポロシティ）とは？

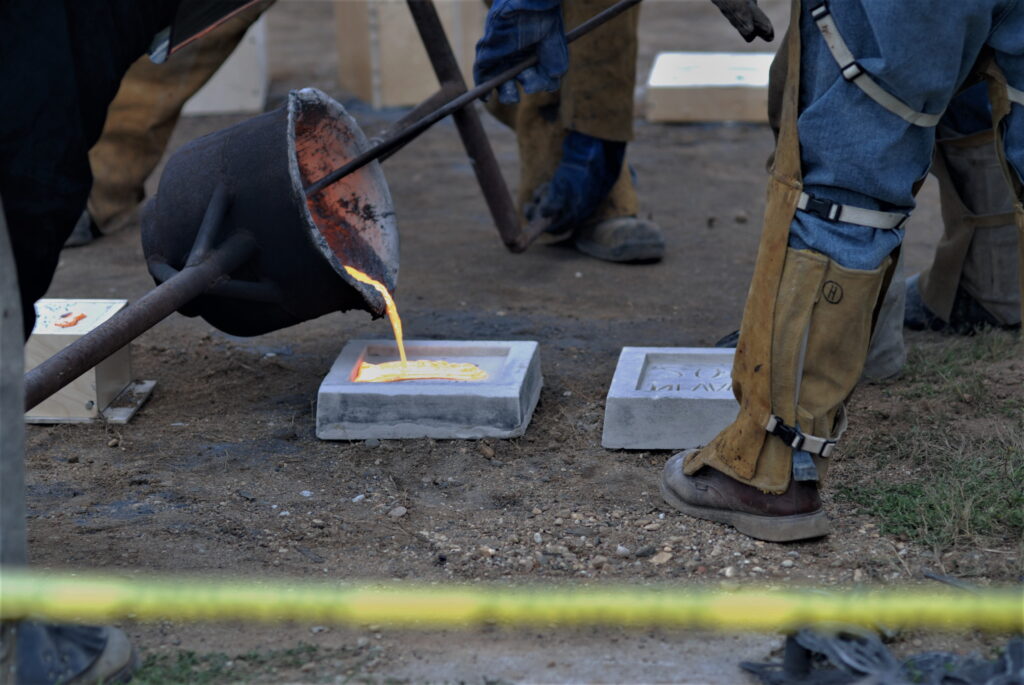

鋳物は、金属をとかして型に流し込み、冷やして形を作るものです。自動車部品や機械の部品など、私たちの身の回りでも広く使われています。しかし、この鋳造の工程では、見た目ではわからない小さな不具合が起きることがあります。その代表的なものが鋳巣です。
鋳巣とは、鋳物の中にできる小さな空洞のことです。外からは見えないことが多く、気づかないまま使われると、強さや性能に大きく影響することがあります。ここではまず、鋳巣がどのようなものなのか、そしてなぜ発生するのかを解説します。
鋳物の中にできる見えない空洞
鋳巣は、金属が固まるときに中に残ってしまうすき間です。金属は冷えると固まりますが、そのとき体積が少し小さくなります。その変化に対応できないと、内部に空いた空間が残ってしまいます。
また、金属の中に空気やガスが混ざることでも空洞ができます。このような空洞は、外からは確認しにくいため、検査をしないと見逃されることもあります。見た目が問題なくても、内部に欠陥がある場合があるため、注意が必要です。
なぜ鋳巣ができるのか
鋳巣ができる理由は大きく2つあります。ひとつは、金属が固まるときの縮みです。
もうひとつは、空気やガスが金属の中に閉じ込められることです。とくに鋳造では、溶けた金属を型に流し込むときに空気を巻き込んでしまうことがあります。
また、金属に含まれる水分や油分が熱でガスになり、それが逃げられないと空洞になります。こうした小さな要因が重なり、鋳巣が発生します。
鋳巣の種類と発生原因の具体的な違い
鋳巣にはいくつかの種類があり、それぞれ発生の原因や形が異なります。同じ空洞といっても性質が違うため、対策も変わってきます。ここでは代表的な3つの鋳巣について説明します。
収縮によってできるひけ巣
ひけ巣は、金属が冷えて固まるときにできる空洞です。とくに厚みのある部分にできやすい特徴があります。
外側は先に固まるのに対し、内側はあとから固まるため、金属が足りなくなってすき間が生まれます。このタイプの鋳巣は、形が少し複雑で大きめになることが多く、強度に大きな影響を与えます。肉厚の設計が不均一な場合に発生しやすく、設計段階での工夫が重要になります。
ガスが原因のブローホール
ブローホールは、金属の中に入り込んだ空気やガスが原因でできる空洞です。形は比較的きれいな丸い形になることが多いです。金属を型に流し込むときに空気を巻き込んだり、離型剤や油分が熱でガスになることで発生します。
また、型の中の空気がうまく外に逃げない場合にも起こります。鋳造のスピードや排気の状態が大きく関係しています。
微細な空洞であるピンホール
ピンホールは、非常に小さな空洞が無数にできる状態です。目では見えにくいほど小さいため、見逃されることもあります。原因は金属の中に含まれるごくわずかなガスや不純物です。
冷却の過程でそれが少しずつ抜け出せずに細かい穴として残ります。表面近くにもできるため、外観不良につながることもあります。
鋳巣の防止方法・検査・補修技術と実務対策
鋳巣は完全にゼロにすることが難しい不具合ですが、設計や工程を工夫することで大きく減らせます。また、発生した場合でも検査や補修によって品質を守れます。ここでは実務で行われている対策を紹介します。
発生を防ぐための基本的な考え方
鋳巣を防ぐためには、まず金属の流れを安定させることが大切です。型の中で金属がスムーズに広がるように設計することで、空気の巻き込みを減らせます。
また、冷え方が均一になるようにすることも重要です。さらに、金属を流し込む温度やスピードの管理も欠かせません。温度が高すぎるとガスが発生しやすくなり、低すぎると流れが悪くなります。適切な条件を保つことで、鋳巣の発生を抑えられます。
内部を確認する検査方法
鋳巣は外から見えないため、検査がとても重要です。代表的な方法として、X線を使った検査があります。これにより、内部の空洞の有無を確認できます。
また、超音波を使った検査もあります。音の反射を利用して内部の状態を調べる方法で、厚みのある部品にも使えます。これらの検査を組み合わせることで、より正確に品質を確認できます。
不具合が出た場合の補修方法
鋳巣が見つかった場合でも、すぐに廃棄になるわけではありません。状態によっては補修して使えます。代表的な方法としては溶接による補修があります。
空洞部分を埋めて形を整える方法で、強度の回復も期待できます。ただし熱の影響があるため、慎重な作業が必要です。
もうひとつの方法として、樹脂を使った補修があります。小さな空洞に樹脂を流し込み、固めることですき間をふさぎます。とくに小さなピンホールなどに有効で、気密性の改善にも役立ちます。
現場での改善と品質向上の考え方
鋳巣対策は一度で終わるものではなく、現場での改善の積み重ねが大切です。試作品を作り、検査を行い、その結果をもとに条件を調整することで品質は向上していきます。
また、データを活用して原因を分析することで、再発防止にもつながります。最近ではデジタル技術を使って流れを予測する方法も増えており、より精度の高い管理が可能になっています。
まとめ
鋳巣は、金属が固まるときの縮みや空気・ガスの巻き込みによってできる内部の穴です。ひけ巣、ブローホール、ピンホールなど種類があり、原因ごとに対策が異なります。完全に防ぐことは難しいですが、金型設計の工夫や温度・注入条件の管理、さらにX線検査などを組み合わせることで発生を大きく減らせます。発生した場合も、条件によっては補修対応が可能です。アルミキャスト（鋳物）建材では品質の安定性が重要なため、鋳巣対策や検査体制がしっかりしたメーカーを選ぶことが大切です。
